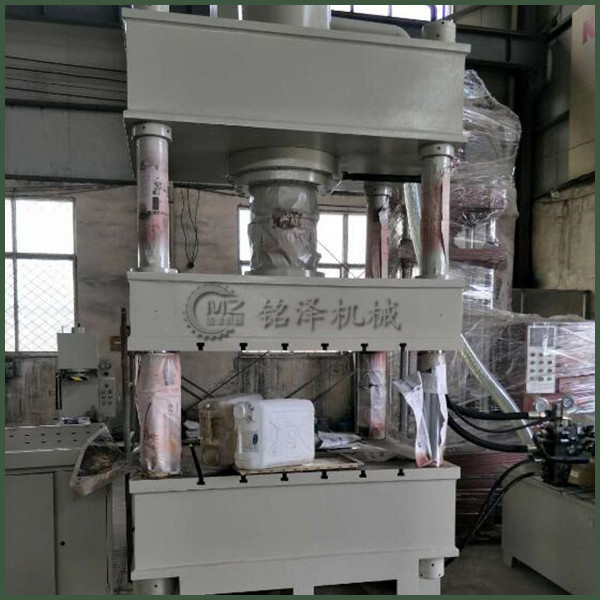

400吨三梁四柱液压机

一、设备简介

  400吨三梁四柱液压机采用三梁四柱式结构,压力为400T,是一款应用范围比较广的压力机械,可用于压制、成型、校正、裁剪、冲压等作业,实现产品的快速成型,根据生产要求,可调整为手动和全自动控制。我公司有现货供应,可根据客户具体要求,进行设备的定制与生产。



  二、设备结构

四柱液压机结构图

  400T三梁四柱液压机主要由主机、油缸、液压系统和电气系统组成,具体结构介绍如下:

  1、设备主机

  1.1、包括上梁、滑块、立柱等,上梁、滑块、工作台三大件均采用45号整体铸钢件,经计算机优化,设备强度高,抗变形能力强;

  1.2、工件经过回火或振动实效降低内应力,保证了主机精度长期不变;

  1.3、铸钢件经数显镗床、龙门铣等设备加工而成;

  1.4、每个立柱上采用四螺母结构,上梁与工作台均提高了预紧性能,保持精度稳定性,提高了四柱压力机寿命;

  1.5、在主机右侧行程开关处安有标尺,便于确定各个发讯位置。

  2、设备油缸

  2.1、油缸结构为缸体、活塞杆、活塞头、缸口导套、法兰等;

  2.2、作为重要件的主油缸缸体用整体锻件,并且进行探伤实验,保证每个缸体零缺陷;

  2.3、缸体内部采用粗车、精车、滚压等工艺,保证缸体内壁光洁度,为Ra0.2-0.4,比同行为提高二个等级,保证了密封效果,延长了密封寿命;

  2.4、主缸缸口密封采用进口材料,特殊结构密封,密封效果远远好于目前市场上采用的YA圈和YX圈。

  3、设备液压系统

  3.1、液压系统采用二通插装阀,结构紧凑,减少泄漏点,响应时间快;

  3.2、液压系统中的主泵采用恒功率高压柱塞泵,浸油立式安装,减少了噪音,吸油效果好,提高了泵的寿命;

  3.3、主缸上面设有大容积的充液箱,保证快速充液,减少上压时间,增大散热面积,降低油温。

  4、设备电气系统

  4.1、箱体由专门的专业厂家制造,经喷涂完成,完全符合国家标准;

  4.2、电气元件(没有特殊要求)均为国内优选件,质量可靠;

  4.3、整体内部布线整齐,安装合理,所有均有标识和号码,清晰可辨,排列整齐,符合相关技术标准;

  4.4、主控制箱与油箱一体,结构紧凑,并有可移动式控制台,提高了操作安全性。

三、设备性能特点

  1、三梁四柱液压机经济实用,液压控制采用插装阀集成系统,减少泄露点;

  2、动作可靠,使用寿命长,可实现定压和定程两种成形工艺;并具备保压延时功能,工作压力行程可在规定的范围内调节;

  3、采用PLC可编程控制器,通过按钮集中控制,可实现手动,半自动,自动三种操作方式;

  4、采用先进的液压控制系统,不仅压力稳定,而且可根据实际情况进行调整;

  5、400吨四柱液压机装配精度高,保证成型、压制的精度,提高成型产品的品质;

  6、设备结构比较紧凑,在满足生产要求的条件下,尽量减小设备的外形尺寸,占地面积小,方便运输;

  7、一台设备通过安装不同模具,发挥不同的功能和用途,用于多个行业。

四、设备技术参数

项目 单位 项目
型号   Y83-400
公称压力 t 400t
系统压力 Mpa 31.5
滑块行程 mm 500
开口高度 mm 750
立柱中心距 左右 800
前后 500
工作台面积 左右 700
前后 700
台面外形尺寸 左右 1000
前后 700
台面高度 mm 680
占地面积 mm 2500*1000
设备高度 mm 3000
电机功率 kw 30

  以上是400吨三梁四柱液压机的详细技术参数,仅供参考,具体参数以出厂实样为准,如有变动不另行通知!可根据用户需求订做。例如:滑块速度根据用户使用工艺及要求选定,如客户无特殊要求,我公司按我方常规配置。(如台面大小、行程长短、开口高低、快速、慢速、以及上下料等数控自动化液压机)量身定制适合自己生产加工的专用吨位的四柱液压机。

五、设备安装调试

  1、四柱液压机的零件生产完毕后,在我厂由专业安装调试人员进行装配,厂内验收,完全符合标准后进行拆解、喷漆;

  2、运输到贵厂我方还将派出1名技术人员免费进行指导安装、调试,并对操作人员进行技术培训;

  3、在后期的使用过程中,我们会定期对设备进行检修,对于客户无法解决的故障,我们也会快速给与解决。
